この電源装置に接続しているトランシーバの動作がちょっとおかしいので電源系を疑った。
外部出力電圧をテスターで測定すると 17.1V と大きな値となっていることが判明。
無負荷状態での単体動作をチェックしていると焼け焦げる臭いが漂い始めた。その後は電圧調整不可となり6Vの出力のままとなってしまった。
短時間通電をして原因究明をしていくなかで故障箇所を特定した。
(1) トランジスタTR12 2SA950Y の焼損
(2) チェナーダイオードD103 RD6.2EB2が導通状態?
これらの交換作業が必要となった。
休日を利用して修理完了。VR101 4.7kΩにより出力電圧13.5Vに設定して上面カバーを閉じた。

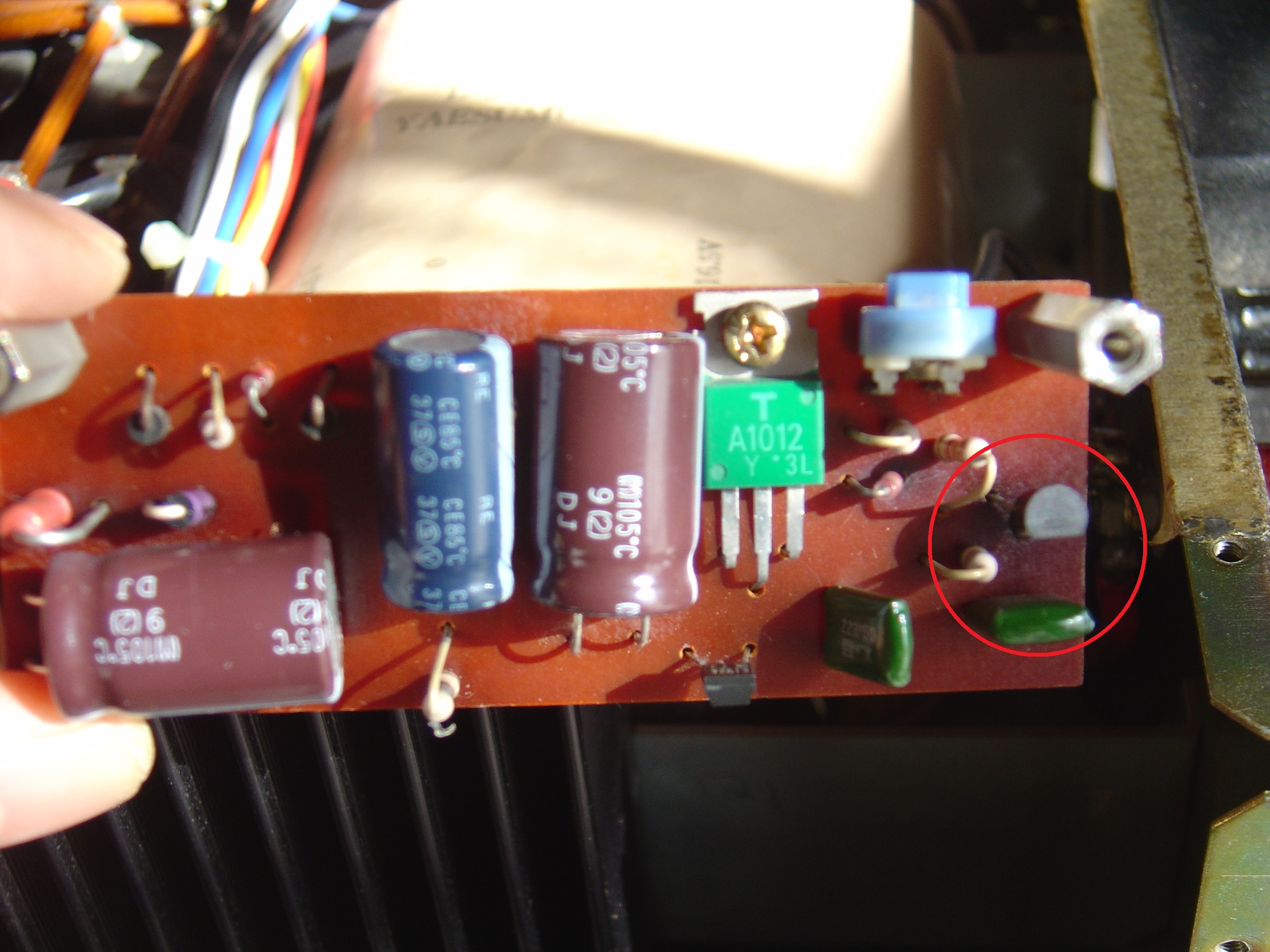

右下のトランジスタ付近が少し焼けている
