PC制御によるスペアナ GigaSt で10GHz帯までの信号の確認が可能ですので重宝しています。

(1) 動作例

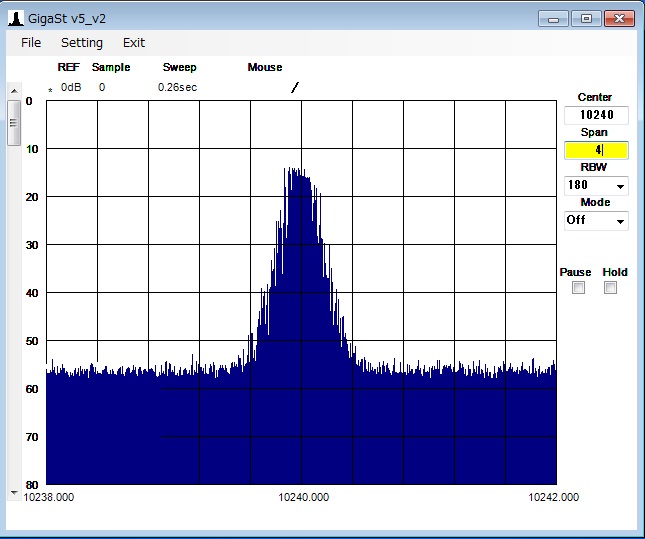

  10.240GHzトランスバータ出力がこちら

--------------------------------------------------------

(2) ケースに収容
 USB端子から十分な電流を確保できない場合、ACアダプタから給電可能とした。
以下の部品を調達して対応した。

部品 メーカ 型番 個数 価格
アルミケース タカチ US-130H 1 2,624
照光式波動スイッチ ミヤマ電器 DS850KSLGK 1 180
パネル取付DCジャック マル信無線 MJ14ROHS 1 80
レバーロック形トグルSW
ON-ON
NKKスイッチズ M2022L 1 600
3端子レギュレータ NEC 7805 1
電解コンデンサ 10μF 35V 2
抵抗 600Ω 1/4W 1
M3ビス・ナット・ワッシャ, 線材,
ユニバーサル基板

--------------------------------------------------------
(3) 収納状況
 こんな具合に仕上がりました。

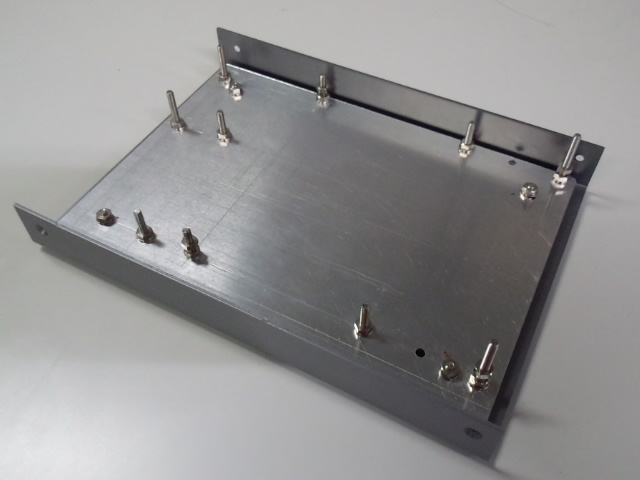

インナーシャシ取付状況

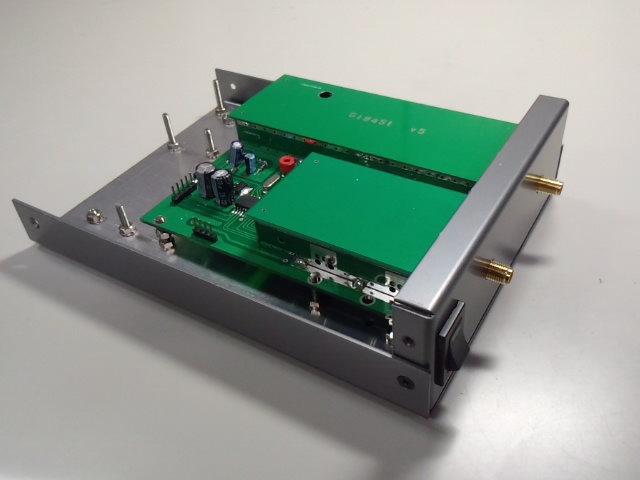

シャシへのGigaStユニット取付状況

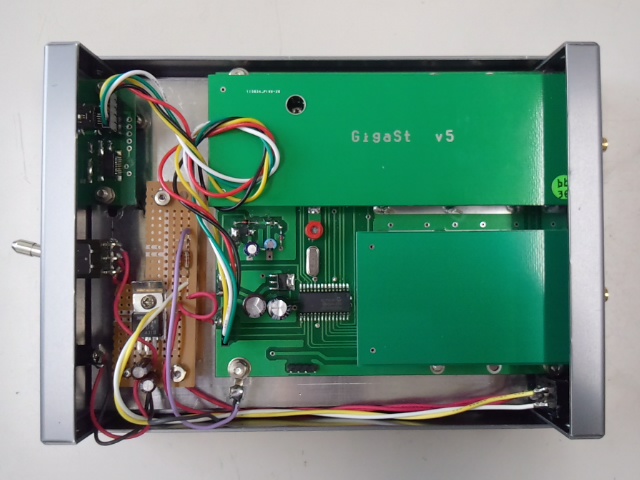

最終取付・配線状況 (ナットはロックタイト固定)

ACアダプタ給電による動作確認

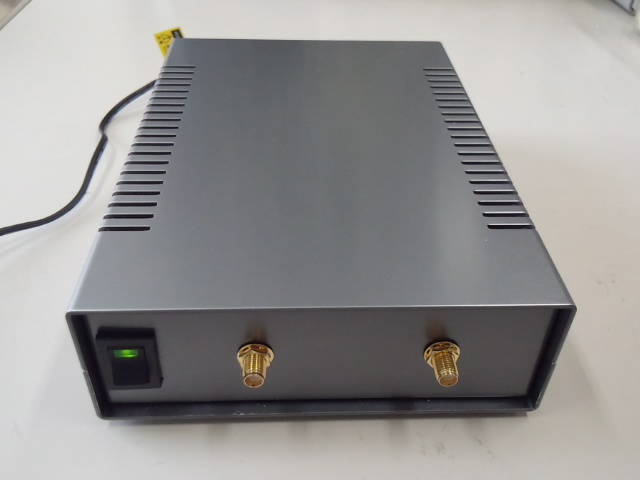

フロントパネル配置

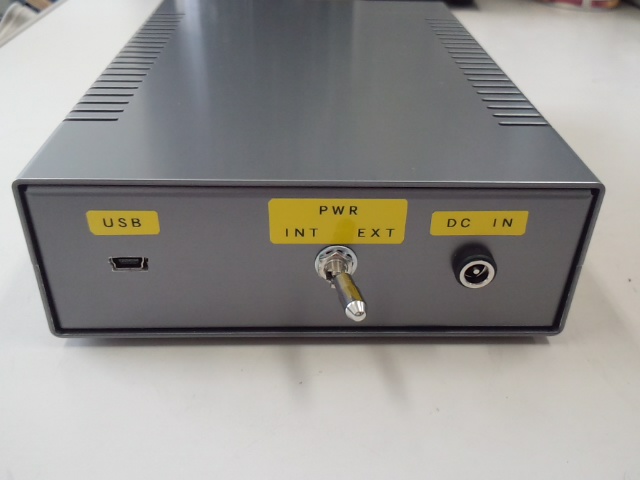

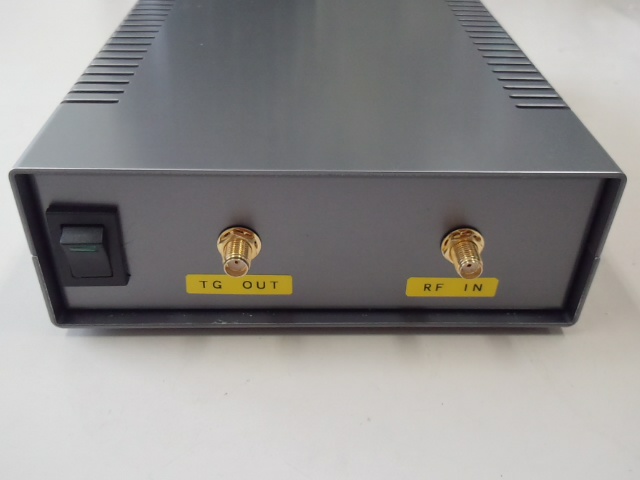

リアパネル配置
